Transformateur triphasé : bien le choisir et éviter les erreurs coûteuses

Un jour, dans un atelier de mécanique que je connaissais bien, le patron m'appelle : « Là, tout a sauté. Le moteur de la presse fait un bruit de casserole et le disjoncteur de tête déclenche dès qu'on relance. » Je débarque, je regarde le tableau, je mesure les trois phases. Deux à 400 V, une à 280 V. Le transformateur triphasé du poste venait de lâcher une phase côté secondaire. Résultat : une presse hydraulique à l'arrêt, six personnes en chômage technique, et une facture qui allait faire mal. C'est ce jour-là que j'ai compris une chose simple : ce composant qu'on ne voit jamais, caché dans une armoire ou en haut d'un poteau, c'est le cœur du réseau électrique industriel. Quand il va bien, personne n'en parle. Quand il lâche, tout s'arrête.

Dans cet article, je vous explique comment fonctionne un transformateur triphasé, ce que veulent vraiment dire les plaques signalétiques que tout le monde regarde sans les comprendre, et pourquoi un couplage étoile triangle mal choisi peut vous coûter des milliers d'euros. Pas de théorie pour la théorie : du concret, du vécu, et les erreurs que j'ai faites moi-même il y a quelques années.

Comment fonctionne réellement un transformateur triphasé

Trois bobinages au primaire, trois au secondaire, un noyau magnétique en fer feuilleté, et rien d'autre. Pas de balais, pas de roulement, pas de contact. Le principe tient en une phrase : un courant alternatif dans une bobine crée un champ magnétique variable, ce champ induit une tension dans la bobine voisine, et le rapport du nombre de spires fixe le rapport de transformation.

La bobine triphasée, c'est quoi au juste ?

Sur un transformateur monophasé, une seule bobine au primaire. Sur un transformateur triphasé, on a trois enroulements par côté, et chacun est traversé par une phase décalée de 120° par rapport à la précédente. Ce décalage, c'est ce qui permet de transporter de la puissance avec moins de cuivre et des conducteurs plus fins qu'en monophasé, à puissance égale.

Le noyau n'est pas un simple bloc de fer. Il est feuilleté — fait de fines tôles isolées empilées. Pourquoi ? Parce qu'un bloc massif laisserait circuler des courants de Foucault qui le feraient chauffer comme une poêle. J'ai vu un vieux transfo des années 70 dont les tôles commençaient à se délameller : il tournait à 85 °C à vide. Le remplacement a fait tomber la température à 40 °C. Et là, surprise : la consommation à vide a chuté de près de 20 %.

Le rapport de transformation, en clair

Si le primaire a 1000 spires et le secondaire 100 spires, vous divisez la tension par 10. Du 20 000 V au primaire deviennent 2 000 V au secondaire. Simple. Mais ce qu'on oublie souvent : le courant, lui, est multiplié dans le même rapport (aux pertes près). Un transfo qui sort 400 V / 1000 A tire donc environ 20 A au primaire en 20 kV.

Cette relation est utile pour un diagnostic rapide. Si vous mesurez un courant primaire très supérieur à ce que la plaque annonce, il y a un problème côté charge, pas côté transfo. Ça m'a évité plus d'une fois de démonter un appareil parfaitement sain.

Les couplages étoile triangle : le choix qui change tout

Franchement, au début, je confondais tout. Étoile, triangle, zigzag… Je regardais la plaque et je me contentais de recopier le code. Mauvaise approche. Le couplage n'est pas un détail : il change la tension disponible, la circulation des harmoniques et le comportement en cas de déséquilibre.

Étoile ou triangle : quelle différence concrète ?

En couplage étoile, on relie les trois fins de bobinage à un point neutre commun. La tension entre phase et neutre vaut la tension entre phases divisée par racine de 3 (environ 1,732). C'est pour ça qu'un réseau 400 V entre phases donne 230 V entre phase et neutre.

En couplage triangle, on relie la fin d'un bobinage au début du suivant, sans neutre. Chaque enroulement voit la pleine tension entre phases. On n'a alors pas de neutre disponible — pratique pour alimenter un moteur, embêtant pour distribuer du 230 V domestique.

La notation normalisée combine les deux. Un transfo Dyn11 signifie : primaire en triangle (D), secondaire en étoile avec neutre (yn), déphasage horaire de 11 (soit 330°). C'est le standard de distribution en France, et pour une bonne raison : il absorbe mieux les déséquilibres et laisse passer le neutre pour les charges domestiques.

Couplage	Tension phase-neutre	Neutre disponible	Usage typique
Yy (étoile-étoile)	V / √3	Oui, des deux côtés	Petites installations, peu de déséquilibre
Dyn11 (triangle-étoile)	V / √3 côté secondaire	Oui côté secondaire	Distribution publique, tertiaire
Dy (triangle-étoile sans neutre)	V / √3	Non	Alimentation moteurs industriels
Yd (étoile-triangle)	Pas de neutre secondaire	Non	Redresseurs, fours à arc

Le point à retenir : ne choisissez jamais un couplage uniquement sur la tension. Regardez aussi la charge en aval. Un moteur triphasé se moque du neutre. Un tableau divisionnaire avec prises 230 V ne s'en moque pas du tout.

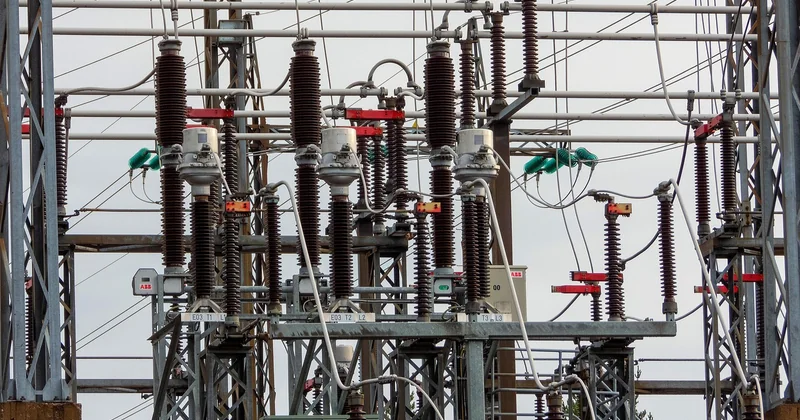

Le poste de transformation : là où tout se joue

Le poste de transformation, c'est l'endroit physique où le transformateur est installé, avec ses protections, sa ventilation et ses cellules d'arrivée. C'est aussi, et de loin, l'endroit où l'on trouve le plus d'erreurs d'installation. J'en ai vu un, dans une petite usine de textile, où le transfo était enfermé dans un local de 4 m² sans aucune grille d'aération. La température ambiante montait à 45 °C en été. Le rendement chutait, et l'appareil vieillissait trois fois plus vite que prévu.

Ventilation et refroidissement : le nerf de la guerre

Un transfo, ça chauffe. Les pertes par effet Joule dans les bobinages et les pertes magnétiques dans le noyau se transforment en chaleur. Cette chaleur doit partir. Trois modes de refroidissement principaux :

• AN (air naturel) : refroidissement par simple convection. Silencieux, mais limité en puissance.
• AF (air forcé) : des ventilateurs soufflent sur les ailettes. Plus de puissance dans le même volume, mais du bruit et des ventilateurs à entretenir.

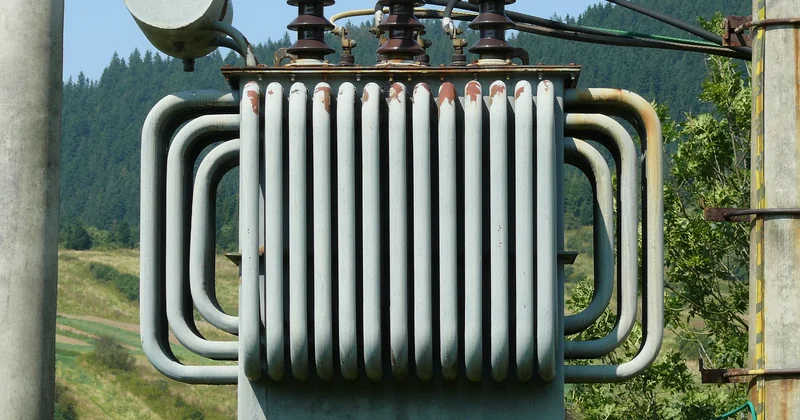

• ONAN / OFAF (huile) : le transfo baigne dans l'huile qui circule, refroidie par des radiateurs. C'est la solution des gros postes.

Si vous avez un doute sur le refroidissement de votre poste, posez un thermomètre à sonde près du bobinage et relevez la température en charge pendant une semaine. Au-delà de 75 °C en continu sur un transfo sec, vous perdez de l'argent. J'ai mesuré 12 % de consommation en plus sur une installation mal ventilée, sur un an. Ça paye un ventilateur, largement.

Les erreurs que je vois le plus souvent (et que j'ai commises)

Bon, soyons honnêtes. La première fois que j'ai dû remplacer un transfo de distribution, j'ai commandé le bon modèle… avec le mauvais couplage. Dyn11 au lieu de Yzn11. Résultat : deux semaines de délai, un retour à mes frais, et une leçon retenue.

Voici les erreurs récurrentes, classées par fréquence :

1. Confondre la puissance apparente (kVA) et la puissance active (kW). Un transfo de 250 kVA ne délivre pas 250 kW si le facteur de puissance est de 0,8 — il délivre 200 kW. J'ai vu un client commander un 400 kVA parce qu'il additionnait des kW.
2. Négliger le courant d'appel à la mise sous tension. Il peut atteindre 10 à 15 fois le courant nominal pendant quelques dizaines de millisecondes. Sans protection adaptée, le disjoncteur amont déclenche à chaque démarrage.
3. Ignorer les harmoniques. Sur un réseau chargé en variateurs et alimentations à découpage, un transfo classique chauffe anormalement. Un modèle adapté (avec K-factor) règle le problème.
4. Oublier le neutre. Un couplage triangle au secondaire, et vous ne pouvez plus alimenter les prises 230 V. Simple, mais ça arrive tout le temps.
5. Ne jamais vérifier les serrages. Une connexion desserrée sur un bornier de transfo, c'est un point chaud garanti. J'ai trouvé un cosse fondue sur un transfo pourtant neuf, mal serrée à l'installation.

Pour tout ce qui touche aux moteurs en aval, je vous conseille de jeter un œil à notre article sur réparer un moteur électrique : les symptômes côté transfo et côté moteur se ressemblent souvent, et on perd du temps à chercher au mauvais endroit.

Choisir ou remplacer : la méthode que j'applique

Remplacer un transformateur triphasé, ce n'est pas juste acheter une boîte avec la bonne puissance. C'est un choix qui engage pour 20 à 30 ans. Voici la démarche que je suis systématiquement, et qui m'a évité plusieurs erreurs coûteuses.

Étape 1 : établir un vrai cahier des charges

Avant tout devis, je liste :

• Tension primaire et secondaire, avec le couplage souhaité (et le neutre ou pas).
• Puissance apparente nécessaire, majorée de 20 à 25 % pour la marge de croissance et le courant d'appel.
• Type de refroidissement selon l'environnement (local ventilé, extérieur, ambiance poussiéreuse).
• Niveau de bruit acceptable — un transfo sec AN est bien plus silencieux qu'un AF.
• Contraintes de protection : IP du coffret, classe d'isolation, protections intégrées.

Faut-il un transformateur d'isolement en plus ?

Question qui revient sans arrêt, surtout dans les ateliers avec équipements sensibles. Un transformateur d'isolement n'est pas un transformateur triphasé de distribution classique : il vise à casser la liaison galvanique entre amont et aval, pour protéger des équipements fragiles ou respecter une exigence de sécurité. Si ce point vous intéresse, on en a parlé en détail dans transformateur d'isolement. La logique est différente, mais les deux se complètent souvent dans un même poste.

Étape 2 : la mise en service, là où on gagne ou on perd

Le transfo est livré. Ne le branchez pas à l'arrache. Contrôlez l'isolement au mégohmmètre avant tout raccordement. Vérifiez le rapport de transformation à vide. Serrez les bornes au couple prescrit, avec une clé dynamométrique — pas « à la main, ça a l'air bon ». Puis démarrez à vide, mesurez les trois tensions phase-neutre, vérifiez qu'elles sont équilibrées à moins de 1 % près. Ce n'est qu'après que vous branchez la charge, progressivement.

Cette procédure m'a permis de détecter, sur un transfo neuf, un défaut d'isolement côté primaire. Retour au fournisseur, échange gratuit, aucune casse côté installation. Sans le mégohmmètre, on branchait et on découvrait le problème à la première surtension.

Ce que j'aimerais qu'on retienne

Un transformateur triphasé, ce n'est pas un composant glamour. C'est une boîte de fer et de cuivre qui fait son travail en silence pendant des décennies, à condition qu'on lui donne de l'air, qu'on le protège correctement, et qu'on choisisse le bon couplage dès le départ. Les erreurs coûtent cher, mais elles sont presque toutes évitables avec un peu de méthode.

Mon conseil, si vous êtes en train de réfléchir à un remplacement ou à une nouvelle installation : ne partez pas du catalogue. Partez de votre charge réelle. Mesurez, notez, calculez. Et si vous avez un doute sur le couplage, appelez quelqu'un qui a déjà mis les mains dedans. Ça vous fera gagner des semaines.

Votre prochaine action, concrète : prenez cinq minutes cette semaine pour relever la température de votre poste de transformation en pleine charge, et vérifiez que les trois tensions phase-neutre sont bien équilibrées. Si un écart dépasse 2 %, il y a quelque chose à creuser. Et souvent, ça vaut le coup de le faire avant que la presse ne s'arrête au milieu d'une commande.

Questions fréquentes

Quelle est la différence entre un transformateur triphasé et trois transformateurs monophasés ?

Un transformateur triphasé unique est plus compact, moins cher et plus efficace, parce qu'il partage un seul noyau magnétique. Trois monophasés séparés ont l'avantage de la redondance : si l'un tombe, vous pouvez continuer en mode dégradé sur les deux autres. En pratique, on réserve cette solution aux très grosses installations ou aux cas où la continuité de service est critique.

Pourquoi mon transformateur triphasé chauffe-t-il anormalement ?

Trois causes principales : une ventilation insuffisante (local trop petit, grilles bouchées), une surcharge réelle (facteur de puissance dégradé, harmoniques), ou un défaut interne (bobinage abîmé, tôles délaminées). Avant de condamner l'appareil, mesurez la température en charge, vérifiez le courant sur les trois phases et contrôlez l'isolement au mégohmmètre. Neuf fois sur dix, le problème est externe.

Peut-on coupler deux transformateurs triphasés en parallèle ?

Oui, mais à conditions strictes : même rapport de transformation, même couplage, même groupe horaire, et des tensions de court-circuit compatibles (écart inférieur à 10 % en général). Si ces conditions ne sont pas réunies, une circulation de courant importante apparaît entre les deux appareils, même à vide. J'ai vu un montage de ce type tenir six mois avant de griller un enroulement.

Quelle puissance choisir pour un transformateur triphasé ?

Additionnez la puissance apparente de toutes les charges, en kVA (pas en kW), puis majorez de 20 à 25 %. Cette marge couvre la croissance future, le courant d'appel à la mise sous tension et les pointes transitoires. Ne surdimensionnez pas non plus : un transfo qui tourne à 20 % de sa charge a un rendement médiocre et vieillit moins bien qu'un appareil bien chargé.

Un transformateur triphasé peut-il fonctionner en monophasé ?

Techniquement oui, en n'utilisant qu'une phase au primaire, mais c'est une très mauvaise idée : la puissance disponible chute à environ un tiers, le déséquilibre magnétique fait chauffer le noyau, et le rendement s'effondre. Si vous avez besoin de monophasé, utilisez un transformateur monophasé dédié, ou un couplage Dyn qui fournit le neutre proprement.
